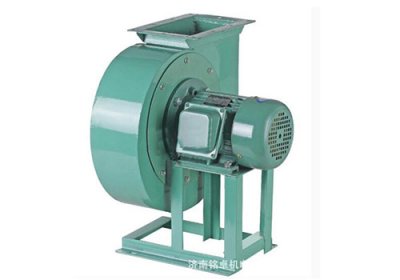

现在离心式风机的应用有很多，而且市场还在不断扩大，下面离心风机厂家--好色先生下载就离心式风机叶轮的有限元建模为大家分析一下。

ANSYS软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件，被广泛地应用于设备的静力学分析。

为了对离心式风机的叶轮在旋转时的受力情况进行分析，首先利用Creo软件建立了通风机叶轮的三维模型，将其导入到ANSYS仿真软件中，并划分网格单元，因为对叶轮仿真分析结果的可靠性主要取决于对叶轮划分网格的数量和方法，根据叶轮的结构特点及对ANSYS仿真的应用经验，在划分网格时采用的是将自由网格划分法和映射划分的方法进行有机结合，在离心式风机的叶轮叶片与外沿结合的三级位置采用自由网格划分的方法，在叶轮其他相对平整的位置采用映射划分网格的方法，在完成全部网格后其网格总数约有5678个单元，6104个节点，其网格划分示意图如图3所示。

在划分网格后，为了对其进行仿真分析，还需要在各模型连接部分建立起数学联系，并施加约束和载荷，对其施加约束和载荷后的受力如图4所示。

通过上述离心式风机叶轮的有限元建模的了解，相信大家对于离心式风机已经有更加清晰的认识了，大家在进行风机的设计时可以参考一下。
